Automate Pour Machine à Laver industriels.

Pack Automate : Matériels Fournies .

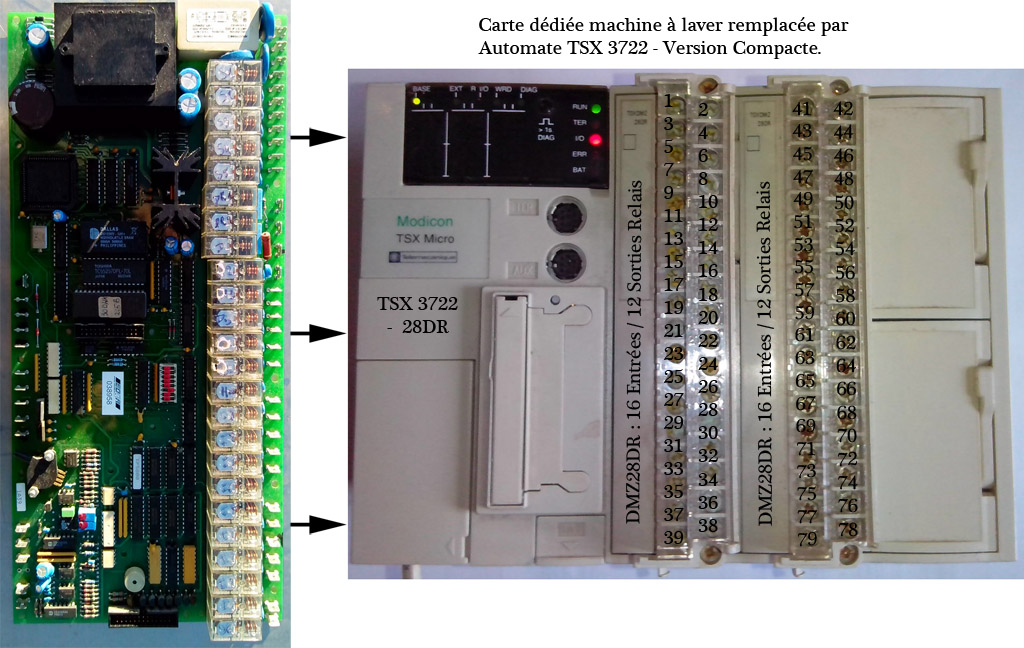

Automate programmable Schneider TSX TSX3722000 (8 Entrées - 1 Sortie Analogique)
2 Carte TSXDMZ28DR (16 Entrées / 12 Sorties)
( Matériels Usagés et ayant servie dans une installation )

La programmation des lavages peut être modifiée à la demande avant le départ du matériel dans cette version Éco.

Utilisation :

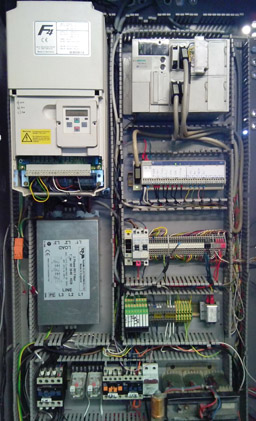

Rénovations d'armoires électriques de machines à laver industrielles; à l'origine pour le recâblage d'une machine D'Hooge 100 Kg, peut-être câblé pour plusieurs autres marques de Machines.
19 programmes de lavages déjà prés programmés dont l’accès se fait à l'aide de 2 roues Codeuses et un Bouton de validation.

Pack ABE/S :

Pas utiles dans cette Version puisque les relais sont dans l'automate, d'ou un gain de place important.
seul l'automate suffit à cablé l'armoire Attention toute fois : seulement 4 pompes et 4 Bacs peuvent etre cablés.
(Moins de Sorties Disponibles)

Pack Analogique :

Pack Thermique : Sonde PT100 + Module Phoenix Contact MCR-SL-PT100-SP. (Calibrée et configurée)
Niveau d'eau : indisponible pour le moments. (Solution en cours)

Pack Mémoire :

Permets la modification des programmes de lavages soit par l'envoie Postal de la carte, soit par l'afficheur MAGELIS BTXP021110.

Pack Afficheur Magelis :

MAGELIS XBTP021110 : Permet la modification des Programmes en memoires.

Matériels nécessaires :

2 roues Codeuses; un Bouton poussoir pour validation du Programme, un commutateur marche/Arrêt pour la commande de la Porte, Sécurité de Porte, Sécurité de Frein, Sécurité de balourd.

Au Choix, un variateur avec commande BCD 0,1, 2,3 & Droite/Gauche ou commande de 5 contacteurs, (Droite/Gauche,Répartition, Essorage 1, Essorage 2)
Une électrovanne d'alimentation d'eau, une commande de chauffe électrique ou Vapeur, une commande de freinage Tambours ( pasObligatoire), et une commande de Vidange.
Ouverture de la Porte par Simple ou double effet, (Verrouillage).

Le contrôle de la température et du niveau de l'eau se fait à l'aide d'entrée analogique, 4-20 mA et/ou 0-10V

La commande des produits Chimiques se fait de 2 façons Possibles Bac et/ou Pompes. (4 bacs, et 4 pompes)

Entrées / Sorties :

LISTE DES ENTRÉES

LISTE DES SORTIES

02 - 1.01 Sécurité de Porte.
03 - 1.02 Défaut de Balourd.
04 - 1.03 Frein Mécanique.
35 - 3.04 Protection Défaut Moteur.
36 - 3.05 Rot. Tambourd Plus de 5Hz
07 - 1.06 Bouton Ouverture de Porte.
08 - 1.07 Bouton Validation.
09 - 1.08 Roue Codeuse Unité Bit 0
10 - 1.09 Roue Codeuse Unité Bit 1
11 - 1.10 Roue Codeuse Unité Bit 2
12 - 1.11 Roue Codeuse Unité Bit 3
13 - 1.12 Roue Codeuse Dizaine Bit 0
14 - 1.13 Roue Codeuse Dizaine Bit 1
15 - 1.14 Roue Codeuse Dizaine Bit 2
16 - 1.15 Roue Codeuse Dizaine Bit 3
17 & 57 - Commun des Entrées +24V
18 & 58 - Commun des Entrées - 0V

20 - 2.00 Alimentation du Variateur (KM)
21 - Commun du 20
22 - 2.01 Alimentation d'eau
23 - 2.02 Alimentation Vapeur
24 - 2.03 Frein Mécanique
25 - Commun des électrovannes
26 - 2.04 Ouverture de la Porte
27 - 2.05 Dé-verrouillage de la Porte
28 - 2.06 Commande la Vidange.
30 - Commun des électrovannes
31 - 2.24 Bac 01 ! 1 !
32 - 2.25 Bac 02 ! 2 !
33 - 2.26 Bac 03 ! 4 !
34 - 2.27 Bac 04 ! 8 !
35 - Commun des Bacs

60 - 4.00 Activation du Variateur.
61 - Commun du 60
66 - 4.04 Rotation tambours Droite.
67 - 4.05 Rotation tambours Gauche
68 - 4.06 Rotation Accéléré
69 - 4.07 Essorage
70 - Commun Rotation Tambourd
71 - 4.08 Produit Lessive 1
72 - 4.09 Produit Lessive 2
73 - 4.10 Javel
74 - 4.11 Bisulfite.
75 - Commun des Produits

ENTRÉES / SORTIES ANALOGIQUES

0.02 Capteur Niveau d'eau.
0.03 Capteur Température d'eau.

Liste des Programmes de Lavages.
(laveuses DODGE)

Programme 1 : Signature
Programme 2 : Couverture 30°
Programme 3 : Tapis 50°
Programme 4 : Drap Éponge Couleur
Programme 5 : Sac Rapide
Programme 6 : Drap Éponge Hotel
Programme 9 : Resto. Couleur
Programme 10 : Nappage Blanc
Programme 11 : Cuisine / Resto
Programme 12 : Veste Cuisine
Programme 13 : Cuisine
Programme 14 : VT Santé
Programme 17 : Amidonnage

TARIFS :

Pack Automate 3722-28DR : 1.800€
Pack 1 ABE + 1 ABS : 150€
Pack Memoire : 250€
Pack Thermique : 150€
